17.3 实例代码
17.3.1 JFreeChart 和Batik
JFreeChart和Batik兼容性非常好，因为：
- 因为JFreeChart画的所有图表的输出都是使用的Java的Graphics2D；
- Batik具体实现了Graphics2D产生SVG输出的功能（SVGGraphics2D）。
在本章节，使用一个简单的实例说明使用JFreeChart和Batik实现SVG的输出。关于该实例的详细技术详见下面链接：
http://xml.apache.org/batik/svggen.html
17.3.2 开始
首先，我们需要下载Batik并依照网站的指导进行安装。
确保下章节的例子能够正常运行，需要将下面的jar包加到我们的classpath：
| 文件 |
描述 |
| jcommon-1.0.9.jar |
JFreeChart的通用类包。 |
| jfreechart-1.0.6.jar |
JFreeChart的类包 |
| batik-awt-util.jar |
Batik实时运行文件 |
| batik-dom.jar |
Batik实时运行文件 |
| batik-svggen.jar |
Batik实时运行文件 |
| batik-util.jar |
Batik实时运行文件 |
17.3.3 实例应用
在我们的开发环境中创建一个工程，并且将上节列出的jar包添加到工程路径上，并输入下面代码：
package demo;
import java.awt.geom.Rectangle2D;
import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;
import java.io.OutputStreamWriter;
import java.io.Writer;
import org.apache.batik.dom.GenericDOMImplementation;
import org.apache.batik.svggen.SVGGraphics2D;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.JFreeChart;
import org.jfree.data.general.DefaultPieDataset;
import org.w3c.dom.DOMImplementation;
import org.w3c.dom.Document;
/**
* A demonstration showing the export of a chart to SVG format.
*/
public class SVGExportDemo {
/**
* Starting point for the demo.
*
* @param args
* ignored.
*/
public static void main(String[] args) throws IOException {
// create a dataset...
DefaultPieDataset data = new DefaultPieDataset();
data.setValue("Category 1", new Double(43.2));
data.setValue("Category 2", new Double(27.9));
data.setValue("Category 3", new Double(79.5));
// create a chart
JFreeChart chart = ChartFactory.createPieChart("Sample Pie Chart",
data, true, false, false);
// THE FOLLOWING CODE BASED ON THE EXAMPLE IN THE BATIK DOCUMENTATION...
// Get a DOMImplementation
DOMImplementation domImpl = GenericDOMImplementation
.getDOMImplementation();
// Create an instance of org.w3c.dom.Document
Document document = domImpl.createDocument(null, "svg", null);
// Create an instance of the SVG Generator
SVGGraphics2D svgGenerator = new SVGGraphics2D(document);
// set the precision to avoid a null pointer exception in Batik 1.5
svgGenerator.getGeneratorContext().setPrecision(6);
// Ask the chart to render into the SVG Graphics2D implementation
chart.draw(svgGenerator, new Rectangle2D.Double(0, 0, 400, 300), null);
// Finally, stream out SVG to a file using UTF-8 character to
// byte encoding
boolean useCSS = true;
Writer out = new OutputStreamWriter(new FileOutputStream(new File(
"test.svg")), "UTF-8");
svgGenerator.stream(out, useCSS);
}
}
17.3.4 浏览SVG图
Batik类库内包含了一个”Squiggle”的小应用，我们可以使用该工具浏览SVG文件。我们可以使用下面命令打开：
java -jar batik-squiggle.jar

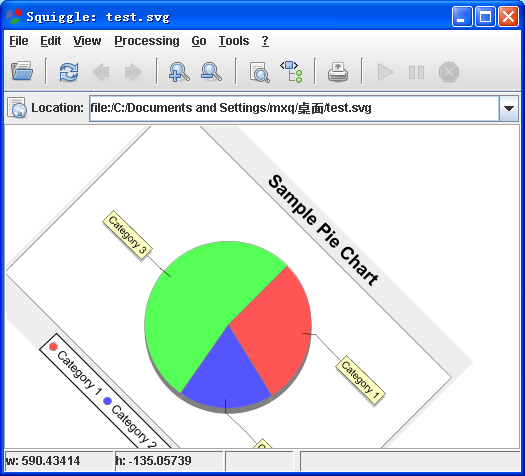

下图截屏显示了上述代码创建的一个饼图的界面。使用应用浏览器工具，将图表在浏览器中进行了45度旋转。
如图17.1 SVG截图
